CARA MENGKONFIGURASI VLAN MENGGUNAKAN CISCO

CARA MENGKONFIGURASISI VLAN MENGGUNAKAN CISCOISCO

switch switch

Hallo sobat, kembali lagi dengan kami di kiosbarcode.com pada tutorial kali ini kita akan menkonfigurasi VLAN pada cisco. Sebelum kita masuk lebih dalam, apkah kalian tau, apa itu VLAN?

VLAN

VLAN merupakan singkatan dari (Virtual Local Area Network), maka LAN yang dibuat akan berbentuk virtual. Jika kita menggunakan switch unmanageable untuk membuat 2 jaringan yang berbeda pastinya kita membutuhkan 2 switch, berbeda dengan switch manageable, kita dapat membuat beberapa network sekaligus dalam 1 switch dengan menggunakan VLAN.

Mengkonfigurasi Switch

Disini terdapat satu buah topologi VLAN yang akan kita konfigurasikan, terdapat 2 buah VLAN yaitu VLAN 10 dan VLAN 20, secara default switch telah memiliki 1 buah VLAN yaitu VLAN 1 yang anggotanya seluruh titik pertemuan antara dua media yang berbeda yang ada pada switch.

Cara pertama yaitu kita buat VLAN 10 menggunakan config seperti gambar dibawah ini:

Mengcoding Switch

enable merupakan command yang bertujuan masuk kedalam privellage mode, ditandai dengan tanda “#”
configure terminal merupakan command yang bertujuan masuk kedalam global mode, ditandai dengan “config”
vlan 10 merupakan command untuk masuk kedalam vlan
name merupakan command untuk membuat nama pada VLAN,pada VLAN 10 diberi nama nevtik, pemberian nama sesuka hati kalian (bebas)
interface range fa0/2-fa0/3 merupakan command untuk memasukan 2 interface sekaligus kedalam VLAN
switchport access vlan 10 mengakses VLAN kepada interface yang sudah dimasukan
exit command untuk keluar

Selanjutnya kita membuat VLAN 20,confignya sama seperti ketika membuat VLAN 10 yang membedakan hanya interface mana yang akan dimasukan sebagai anggota VLAN.

Mengcoding Switch

vlan 20 masuk kedalam vlan
name tkj memberi nama pada vlan yaitu tkj
interface range fa0/4-fa0/5 memasukan interface kedalam vlan
switchport access vlan 20 memberikan akses vlan kepada interface

Setelah itu kita tambahkan trunk pada interface fa0/1, interface ini akan mengarah ke router fungsi dari trunk ini yaitu membawa VLAN yang ada pada switch ke router, agar nantinya VLAN yang berbeda bisa saling terhubung, namun perbedaan mode trunk dan mode access yaitu jika mode access hanya membawa 1 VLAN saja, sedangkan mode trunk dapat membawa beberapa VLAN sekaligus.

Mengcoding Switch

interface fa0/1 masuk kedalam titik pertemuan antara dua media yang berbeda yang mengarah ke router
switchport mode trunk menambahkan mode trunk pada interface
switchport trunk allowed vlan all merupakan command agar semua VLAN dapat melewati trunk itu

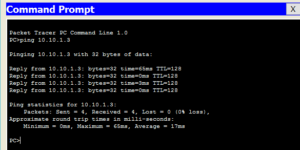

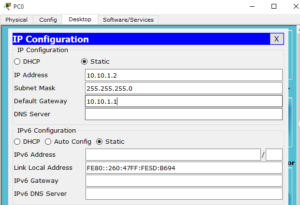

Sekarang kita akan konfigurasi ip pada setiap pc, namun ip 10.10.1.1 dan 20.20.1.1 jangan digunakan pada client karna ip tersebut akan dijadikan gateway bagi setiap VLAN. Lalu tes ping ke pc yang berada dalam satu VLAN pastikan sudah bisa saling ping, ping juga ke pc yang berbeda VLAN.

Hasilnya gagal/rto mengapa demikian?, karena jika tidak ada router yang dijadikan gateway maka VLAN yang berbeda tidak akan bisa saling connect/ping kecuali switch yang digunakan yaitu switch multilayer/switch layer 3.

Mengcoding IP ADDRESS

Mengkonfigurasi Switch

Selanjutnya kita konfigurasikan subinterface pada interface router yang mengarah ke switch, fungsi subinterface yaitu sebagai gateway yang akan dipakai oleh client agar VLAN yang berbeda dapat saling connect.

Mengcoding IP ADDRESS

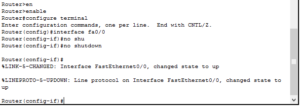

kabel yang menghubungkan switch dengan router masih berwarna merah, yang mengisyaratkan interface router masih down, untuk mengaktifkannya masuk terlebih dahulu kedalam interface fa0/1 dan aktifkan menggunakan command no shutdown

Setelah aktif kita harus konfigurasi subinterface pada interface fa0/0

Mengcoding IP ADDRESS

interface fa0/0.10 command menambahkan subinterface,angka 10 merupakan VLAN 10
encapsulation dot1Q 10 command mengencapsulasi VLAN 10 dengan dengan tipe yaitu encapsulasi dot1Q(802.1q)
masukan ip address beserta netmasknya untuk dijadikan gateway
lalu exit untuk keluar

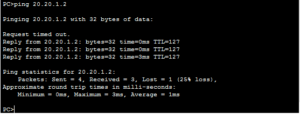

Setelah subinterface selesai,sekarang tes conect/ping ke pc yang berbeda VLAN awalnya memang time out, tetapi setalah time out pasti reply karena VLAN 10 mencari dulu mac address dari pc VLAN 20.

Mengcoding IP ADDRESS

Sekian artikel dari saya tentang konfigurasi VLAN pada cisco dengan baik dan benar untuk menambah wawasan dalam jaringan komputer.
